Технический анализ и типы графиков
На графике 2 приведено движение курса доллара к японской иене за несколько месяцев (июль 1994 г.- апрель 1995 г.) с использованием дневных отрезков — баров.
график «крестиков и ноликов» (Points and Figures)
Для обозначения направлений движения курса валюты безотносительно ко времени применяется график «крестиков-ноликов». При этом используются следующие символы:
х — повышение курса валюты на определенное число пунктов, о — понижение курса валюты на определенное число пунктов.

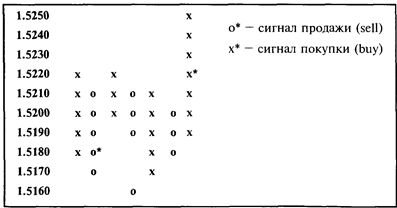

При построении данного графика учитываются только абсолютные изменения значений обменного курса (например на 10 пунктов) независимо от того, через какой временной период произошло данное изменение, то есть на графике реально используется только вертикальная ось. Например, график движения курса доллара к марке по методу points & figures выглядит следующим образом:
График 3
Колонка крестиков показывает повышение курса доллара, а колонка ноликов — его понижение. При этом, если в случае очередного движения курса вниз, он опустился ниже самого низкого значения (low) при предыдущем падении, то для дилера это является сигналом о продаже валюты (sell signal) в расчете на дальнейшее понижение курса. Если при очередном повышении курса он поднялся выше предыдущего наивысшего значения — это сигнал к покупке валюты (buy signal).
японские свечки (Candle charts)

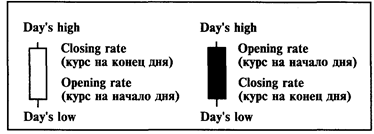

Свечки обычно используются для построения графиков движения курса с суточными интервалами, поскольку подобно отрезкам характеризуют значения валютного курса в определенный период времени — обычно одни сутки. Свечка представляет собой вертикальный цилиндр (границы между курсом на начало дня и курсом на конец дня), дополненный двумя отрезками сверху и снизу (до точек максимального и минимального значений курса в данные сутки). Полый цилиндр (yin) означает, что курс на начало дня был ниже, чем на закрытие, то есть курс в этот день повышался; в закрашенном цилиндре (yang) курс на начало дня был выше чем на конец дня, т. е. снижался в течение дня:
На графике 4 приведен пример движения курса доллара к марке за несколько месяцев с использованием японских свечек.

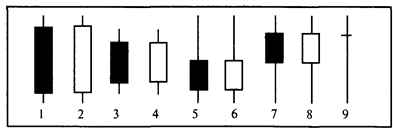

Для анализа движения курса с применением свечек используется 9 основных форм:
1 — major yin: курс на конец дня близок к минимальному значению за день — признак сильного снижения;
2 — major yang: курс на конец дня близок к максимальному значению за день — признак сильного повышения;
3 — minor yin: курс понижается;
4 — minor yang: курс повышается;
5 — yin с верхней тенью: курс повышался с начала дня, однако затем понизился и в конце дня был ниже значения на начало дня — признак снижения;
6 — yang с верхним затенением: признак достаточного повышения;
7 — yin с нижним затенением: признак достаточного повышения;
8 — yang с нижним затенением: признак повышения;
9 — jujisei: курс на конец дня такой же как на начало дня — возможна смена направления движения с yin на yang или наоборот.
